ກ່ອງ PV confiner: ຄູ່ມືທີ່ສົມບູນເຂົ້າໃນສ່ວນປະກອບແລະການຕິດຕັ້ງ

ຫນ້າທໍາອິດ, ປ່ອງ junction photovoltaic ແມ່ນຫຍັງ?

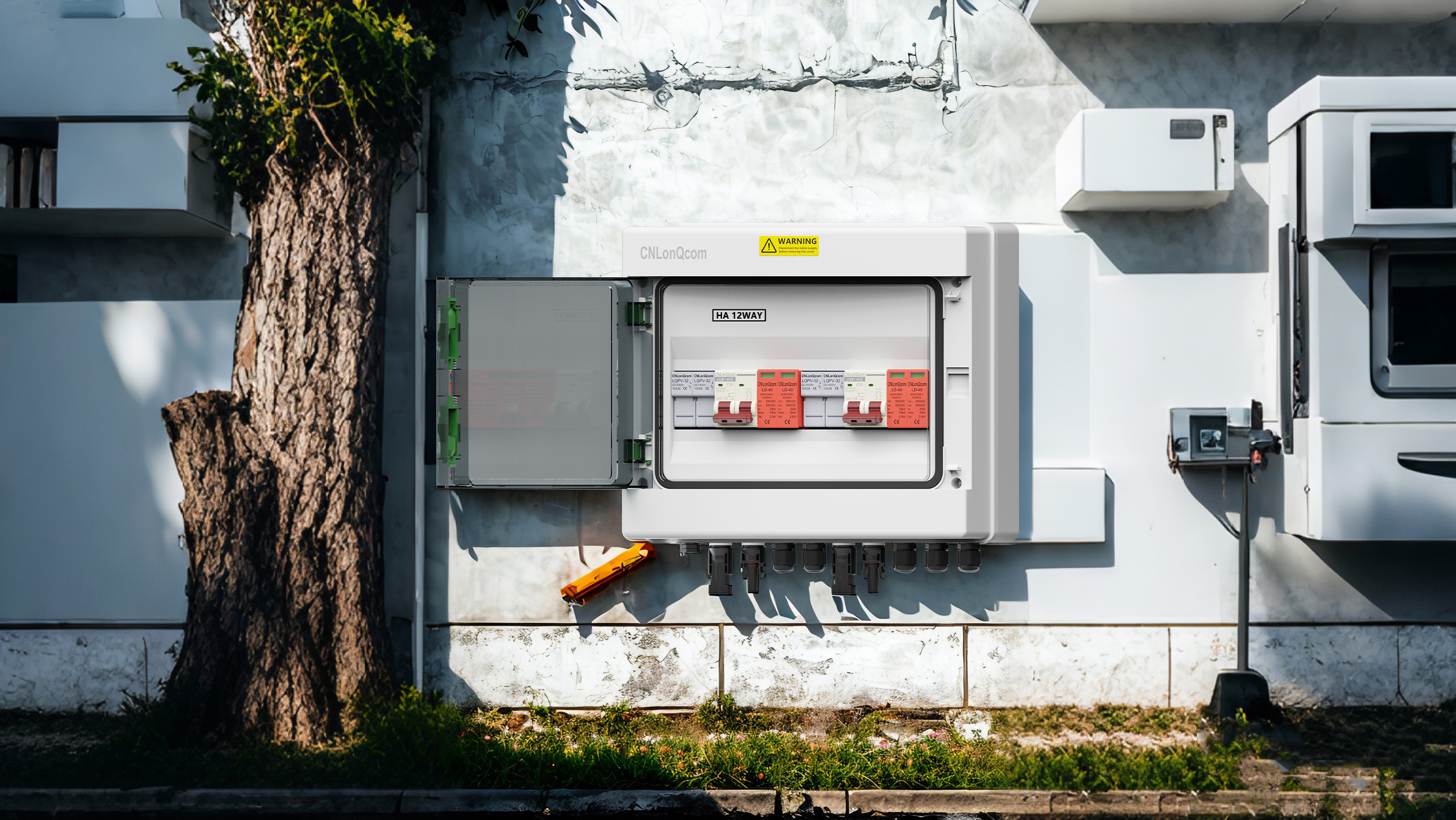

ກ່ອງ PV confiner(ຕູ້ PV combiner) ແມ່ນອຸປະກອນໄຟຟ້າທີ່ສໍາຄັນຂອງລະບົບຜະລິດໄຟຟ້າແສງຕາເວັນ, ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການປ້ອງກັນຟ້າຜ່າໂດຍກົງ, ເພື່ອຮັບປະກັນການເຮັດວຽກທີ່ປອດໄພແລະມີປະສິດຕິພາບສູງສຸດຂອງສະຖານີໄຟຟ້າ.

ສອງ, ສ່ວນປະກອບຂອງກ່ອງ JunVortaic Juntion

ສ່ວນປະກອບຫຼັກ:

ຢູ່ປາຍທາງການປ້ອນຂໍ້ມູນ: ເຊື່ອມຕໍ່ໂມດູນ PV ຫຼາຍ (ຕົວຢ່າງ, 6-16 PV Modules, ແຕ່ລະສະຫນັບສະຫນູນ 10A-15a).

ຟອດ/ເຄື່ອງເຈາະວົງຈອນ: ປົກປ້ອງແຕ່ລະສາຍຈາກຄວາມເສຍຫາຍຫຼາຍເກີນໄປ (ໂດຍທົ່ວໄປໂດຍທົ່ວໄປ / ຂໍ້ມູນສະເພາະ / 20A).

ໂມດູນປ້ອງກັນຟ້າຜ່າ: SPD ປ້ອງກັນປະເທດ (40A ຄວາມສາມາດໄຫຼ).

ຊິ້ນສ່ວນຊ່ວຍ:

ປ່ຽນ DC isolation: ການຕັດລົດສຸກເສີນປິດວົງຈອນ.

ທີ່ຢູ່ອາໃສໃນນ້ໍາ: ຊັ້ນປ້ອງກັນ IP65, ເຫມາະສົມກັບສະພາບແວດລ້ອມກາງແຈ້ງ.

ທີສາມ, ການຕິດຕັ້ງແລະຂັ້ນຕອນຂອງສາຍ

1. ການກະກຽມກ່ອນການຕິດຕັ້ງ:

ຢືນຢັນຕໍາແຫນ່ງການຕິດຕັ້ງ (ໃກ້ກັບອາເລຖ່າຍຮູບແລະຢູ່ຫ່າງຈາກແສງແດດໂດຍກົງ).

ກວດເບິ່ງຢູ່ປາຍຍອດຂອງດິນບັນຈຸ (ຄວາມຕ້ານທານພື້ນດິນ≤4ω).

2. ຂະບວນການເມື່ອຍ:

ການປ້ອນຂໍ້ມູນຂອງກຸ່ມ

ເຊື່ອມຕໍ່ຢູ່ປາຍຍອດທີ່ສອດຄ້ອງກັນໂດຍ Polarity (+/-) ເພື່ອຮັບປະກັນວ່າແຮງດັນຂອງແຕ່ລະສະຖານີແມ່ນສອດຄ່ອງ.

ຮັບປະກັນລະບົບ MC4 ເພື່ອປ້ອງກັນການໃຫ້ຄວາມຮ້ອນເສີຍຫາຍ.

ຜົນຜະລິດສິ້ນສຸດ:

ເຊື່ອມຕໍ່ຢູ່ປາຍຂອງ DC Terminal ຂອງ Intverter (ພື້ນທີ່ຕັດສາຍໄຟ≥4mm²).

ການປົກປ້ອງຟ້າຜ່າ:

ສາຍໄຟຟ້າ WD (≥6mm²) ເຊື່ອມຕໍ່ກັບແຖບດິນ.

3. ການທົດສອບພະລັງງານ:

ວັດແທກແຮງດັນຂອງວົງຈອນເປີດ (ກົງກັບຂອບເຂດຂາເຂົ້າ).

ກວດເບິ່ງວ່າຂໍ້ມູນການຕິດຕາມກວດກາທີ່ສະຫຼາດແມ່ນຖືກສົ່ງຕໍ່ຢ່າງຖືກຕ້ອງ.

4. ຄວາມລະມັດລະວັງ

ສະເພາະດ້ານຄວາມປອດໄພ:

ໃສ່ຖົງມືສນວນໃນເວລາປະຕິບັດງານ. ຢ່າເຮັດວຽກກັບຊີວິດ.

ຖ້າ Side DC ມີແຮງດັນສູງ (600V ຫາ 1500V), ທ່ານຈໍາເປັນຕ້ອງຕັ້ງປ້າຍເຕືອນ.

ຄໍາແນະນໍາກ່ຽວກັບການບໍາລຸງຮັກສາ:

ເຮັດຄວາມສະອາດກ່ອງເປັນປະຈໍາແລະກວດເບິ່ງສະຖານະພາບຂອງຟິວ.

ການທົດສອບປະສິດທິຜົນຂອງໂມດູນ SPD ກ່ອນລະດູຝົນຫນາມ.

ຄໍາແນະນໍາຫ້າແບບຄັດເລືອກ

ຂື້ນກັບຂະຫນາດຂອງສະຖານີໄຟຟ້າ:

ຄົວເຮືອນຂະຫນາດນ້ອຍ: ການປ້ອນຂໍ້ມູນ 6-8, ປະສົມປະສານກັບຫນ້າທີ່ປົກປ້ອງພື້ນຖານ.

ສະຖານີພະລັງງານອຸດສາຫະກໍາແລະການຄ້າ: 12-16, ດ້ວຍການຕິດຕາມສະຫລາດແລະການສື່ສານຫ່າງໄກສອກຫຼີກ.

ເລືອກກ່ອງລົດເມ TUV / IEC, ເຊັ່ນ: ຜະລິດຕະພັນຊຸດ CNLONQCOM, ເພື່ອຮັບປະກັນການປົກປ້ອງໄລຍະຍາວ 25 ປີ!

ກ່ອງ junction photovoltaic ແມ່ນ "Hub ຄວາມປອດໄພ" ຂອງສະຖານີໄຟຟ້າ, ແລະການຕິດຕັ້ງທີ່ຖືກຕ້ອງແລະການບໍາລຸງຮັກສາທີ່ຖືກຕ້ອງໄດ້ປັບປຸງປະສິດທິພາບຂອງຜະລິດໄຟຟ້າ. ຖ້າທ່ານຕ້ອງການຄໍາແນະນໍາກ່ຽວກັບຕົວແບບສະເພາະຫຼືວິທີແກ້ໄຂດ້ານເຕັກນິກ, ກະລຸນາປຶກສາຫາລື CNLONQCOM!
